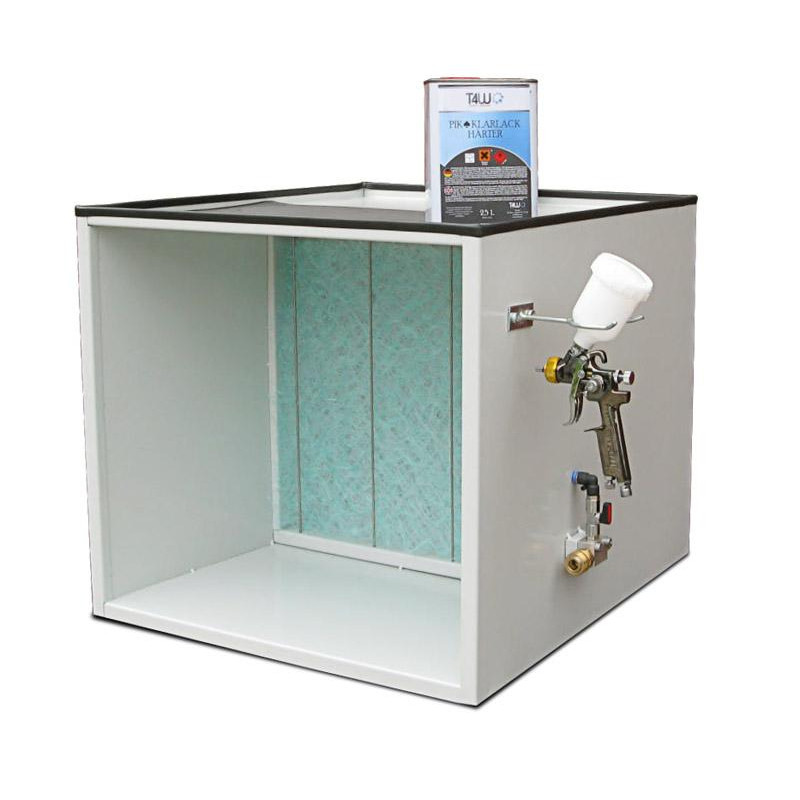

T4W Kabina do natrysków próbnych z wyciągiem

Stanowisko do natrysków ma zastosowanie przy wykonywaniu natrysków próbnych w mieszalniach lakierów, jak również do lakierowania małych elementów.

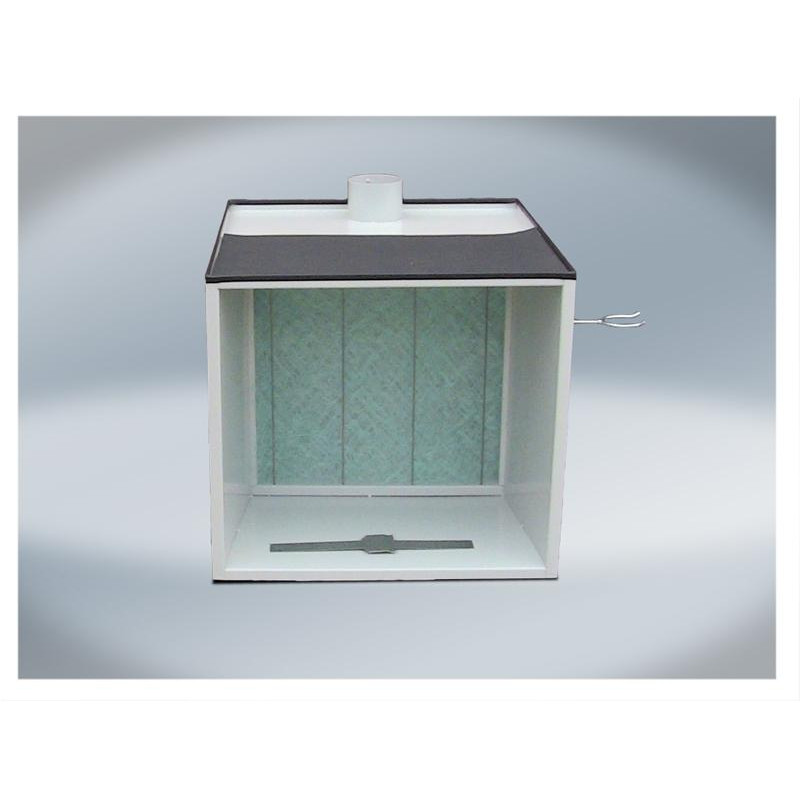

Urządzenie wykonane jest w całości z blachy stalowej. W przedniej części znajduje się komora do umieszczenia lakierowanej próbki lub innego elementu. W tylnej części znajdują się elementy pneumatyki. Przednia i tylna część komory oddzielone są filtrem wymiennym w którym następuje wychwytywanie cząstek farby.

W górnej części urządzenia znajduje się komin wylotowypowietrza. Działanie urządzenia polega na wytworzeniu podciśnienia w tylnej komorze i tym samym wymuszenia ruchu powietrza w komorze przedniej.

Specyfikacja:

• urządzenie instalować w bezpośredniej bliskości ciągów wentylacyjnych
• komin wylotowy / o średnicy 100 mm/ połączyć z zewnętrznym kanałem wyciągowym za pomocą przewodów giętkich lub stałych
• do rozgałęźnika z zaworem znajdującego się na ścianie urządzenia doprowadzić za pomocą szybkozłączki sprężone powietrze
• do szybkozłączki rozgałęźnika podłączyć przewód pneumatyczny zasilania pistoletu natryskowego
• urządzenie uruchamia się przez otwarcie zaworu ze sprężonym powietrzem
• po zakończeniu pracy odczekać około 15 sekund i zamknąć zaworem dopływ powietrza
• w trakcie pracy urządzenia przepustowość filtra maleje z uwagi na pochłanianie cząsteczek farby
• jeśli w sposób widoczny ruch powietrza w komorze przedniej jest znacznie ograniczony należy filtr wymienić na nowy

Dane techniczne:

• długość 590 mm
• szerokość 600 mm
• wysokość 550 mm
• masa 16 kg
• zasilanie sprężone powietrze 5 — 6 bar
• filtr 430×410 mm grubość 50 mm w urządzeniu zastosowano matę filtracyjną typ „Paint stop gren” o stopniu filtracji 93% i chłonności 3500 g/m2
